TechniRouter cyfrowe jednokablowe rozwiązanie przyszłości.Po raz pierwszy na rynku pojawiła się instalacja jednokablowa bez ograniczeń programowych. Niemal każda struktura okablowania w budynkach mieszkalnych może zostać rozbudowana na potrzeby przesyłania cyfrowego sygnału satelitarnego bez konieczności wymiany istniejących przewodów.Jaki rodzaj konwertera jest niezbędny oraz w jaki sposób będzie on zasilany?Optymalnym rozwiązaniem jest konwerter Quatro-LNB. Jednostka bazowa TechniRouter dostarcza niezbędne zasilanie zarówno dla konwertera Quatro-LNB jak i innych urządzeń kaskadowych, które planują Państwo podłączyć.Jak wielu użytkowników może zostać podłączonych?Nawet 8 użytkowników może być podłączonych instalacji z TechniRouter.Jeżeli taka ilość mimo wszystko nie jest zaspokajająca istnieje możliwość podłączenia jednostki kaskadowej. Dzięki temu istnieje możliwość stworzenia instalacji z TechniRouter 16 użytkowników.Jeśli jednak nawet taka ilość jest dla Państwa niewystarczająca istnieje możliwość wykorzystania akcesoriów multiswitch np.: wzmacniacza 5Z/NT i rozgałęźników 5P lub odgałęźników 5/2A.Jak funkcjonuje sterowanie?Obie jednostki TechniRouter (bazowa i kaskadowa) są urządzeniami sterowanymi przez DiSEqC 1.0 z protokołem EN 50494. Protokół ten sprawia, że wybór częstotliwości transpondera/programu odbywa się w TechniRouter. TechniRouter pracuje w zakresie częstotliwości 950-2150 MHz, generuje 8 częstotliwości wyjściowych, dzięki którym każdy indywidualny użytkownik może odbierać wszystkie cyfrowe kanały bez żadnych ograniczeń. TechniRouter umożliwia odbiór wysokiego i niskiego pasma.Na co należy zwrócić uwagę?Należy sprawdzić czy w istniejącej instalacji gniazda, rozdzielniki i wzmacniacze są komponentami satelitarnymi.Należy również sprawdzić czy każdy z komponentów posiada obejście DC.Uwaga: Gniazda transmisyjne powinny posiadać dwa obejścia DC. Napięcie 13/18V nie jest potrzebne do komend przełączania lecz do transportowania poleceń DiSEqC do TechniRoutera. Należy również upewnić się czy zamontowany przewód koncentryczny jest przewodem przeznaczonym do przesyłu cyfrowego sygnału satelitarnego.

Gniazdo antenowe do instalacji TechniRouter i TechniSelect z odsprzężeniem 14dB. Zgodne z protokołami EN 50083-1/50083-2. 2 drożne gniazdo dla systemów jedno kablowych z podwójną przelotką DC.

To gniazdo przelotowe SAT z odsprzężeniem 13dB przeznaczone jest do instalacji jedno kablowych TechniRouter oraz TechniSelect 12. Posiada podwójną przelotkę DC. W zestawie znajdują się pokrywa gniazda i ramanatynkowa.

Gniazdo antenowe do instalacji TechniRouter z wbudowaną elektroniką, zgodne z protokołami EN 50083-1/50083-2.3 drożne gniazdo dla systemów jedno kablowych z przelotką DC poprzez połączenie satelitarne do toru głównego (maks. 24 V/400 mA, 22-kHz oraz sygnał DiSEqC™).Odłączenie zasilania następuje gdy wartości na wejściu, przez około 400 ms, przekraczają + 18V, np.: w przypadku podłączenia odbiorników nie współpracujących z systemem TechniRouter.Wbudowany elektroniczny bezpiecznik i odsprzężenie diodowe chroniące przed przeciążeniem.

Wzmacniacz częstotliwości pośredniej 9Z2, został zaprojektowany jako specjalne rozwiązanie w dużych instalcjach. Wzmocnienie w paśmie satelitarnym (10…20 dB fix) zostało tak obliczone, by kompensować straty sygnału na przewodach 60 m - TechniSat CoaxSat 2150 oraz 40 m - TechniSa Multimedia.Zastosowanie tego wzmacniacza pozwala na budowę instalacji zawierających bardzo długie kable łączące. Możliwość regulacji wzmocnienia sygnału telewizji naziemnej pozwala na uniknięcie interferencji (nakładania się częstotliwości satelitarnych).Urządzenie współpracuje z wszystkimi systemami 9/8, a także TechniRouter 9/1x8 oraz 9/2x4!

Dzięki TECHNIROUTER 9 / 4x16 zbudujesz jednoprzewodowy system dystrybucji konwerterów i dostarczasz do 64 uczestników kompletny pakiet programów telewizyjnych z maksymalnie 4 satelitów (np. z Astra 19,2 ° E, Eutelsat 13 ° E, Astra 23, 5 ° E i Astra 28,2 ° E), a także sygnał naziemny za pośrednictwem kabla. Istniejące konstrukcje kablowe w budynkach mieszkalnych można wykorzystać bez konieczności układania nowych kabli. Jeśli potrzeba więcej niż 64 połączeń abonenckich, do głównych wyjść liniowych można podłączyć kaskadowo kolejne TECHNIROUTER 9 / 4x16.Wykorzystywana jest technologia cyfrowego routera kanałów satelitarnych (SCR) zgodna z normą EN50494 / EN50607. Pozwala to na dostarczanie urządzeń odbiorczych bez żadnych ograniczeń programowych. Dekodery i smart TV z wieloma tunerami (PVR) mogą być również obsługiwane w pełnym zakresie, bez konieczności układania nowych kabli antenowych.TECHNIROUTER 9 / 4x16 wykorzystuje wbudowaną AGC (automatyczną kontrolę wzmocnienia) do kompensacji strat tłumienia atmosferycznego, które prowadzą do fluktuacji poziomu odbieranego sygnału satelitarnego.Który konwerter jest wymagany?Dzięki zastosowaniu 4 szerokopasmowych konwerterów LNB 4 pozycje orbit mogą być dystrybuowane bez ograniczeń.Dzięki zastosowaniu 3 szerokopasmowych konwerterów LNB 3 pozycje orbity mogą być dystrybuowane bez ograniczeń.Dzięki zastosowaniu 2 szerokopasmowych konwerterów LNB 2 pozycje orbity mogą być dystrybuowane bez ograniczeń.Używaj konwerterów szerokopasmowych o częstotliwości LOF 10,41 GHz.Dzięki zastosowaniu dwóch konwerterów Quattro można bez ograniczeń rozmieścić dwie pozycje na orbicie.Konwertery Quattro Switch nie są odpowiednie.Jak dostarczane jest napięcie?W celu zapewnienia zasilania do routera musi być podłączony zasilacz sieciowy (12 V)!

Dzięki TECHNIROUTER 5 / 2x16 zbudujesz jednoprzewodowy konwerterowy system dystrybucji i dostarczasz do 32 uczestników kompletne programy telewizyjne z maksymalnie 2 satelitów (np. z Astra 19,2 ° E i Eutelsat 13 ° E przez dwa kable) ), a także sygnał TV naziemnej. Można wykorzystać istniejące instalacje kablowe w budynkach mieszkalnych, bez konieczności układania nowych kabli. Jeśli wymagane są więcej niż 32 połączenia abonenckie, dodatkowy TECHNIROUTER 5 / 2x16 można kaskadowo podłączyć do głównych wyjść liniowych.Wykorzystywana jest technologia Digital SCR (Satellite Channel Routing) zgodnie z EN50494 / EN50607, która umożliwia dostarczanie urządzeń odbiorczych bez żadnych ograniczeń programowych. Urządzenia z wieloma tunerami (PVR) mogą być również obsługiwane w pełnym zakresie, bez konieczności układania nowych kabli antenowych. TECHNIROUTER 5 / 2x16 wykorzystuje wbudowaną automatyczną kontrolę wzmocnienia (AGC) w celu kompensacji strat tłumienia atmosferycznego, które prowadzą do fluktuacji poziomu odbieranego sygnału satelitarnego.Jaki LNB jest wymagany?Używaj konwerterów Quattro LNB (konwertery Quattro Switch nie są odpowiednie).Używając 2 WIDEBAND LNB, 2 pozycje orbit mogą być dystrybuowane bez ograniczeń.Użyj konwerterów WIDEBAND LNB o częstotliwości LOF 10,41 GHz.

Mini stacja czołowa - inteligentna i oszczędna inwestycja w instalacjęPonad 120 programów z 12 cyfrowych transponderów satelitarnych bez konieczności prowadzenia nowej instalacji! Czy to w ogóle jest możliwe?Wprowadzanie nowych standardów nadawania i odbioru telewizji, poza oczywistymi zaletami t.j. więcej kanałów, lepszy obraz i dźwięk niesie ze sobą równie wiele problemów.Urządzenie TechniSelect 12 pozwala je rozwiązać. Za pomocą jednego prostego w montażu i działaniu urządzenia możemy dostarczyć do istniejącej w budynku struktury okablowań, bogatą paletę, 120 cyfrowych kanałów satelitarnych i naziemnych!Nowoczesne rozwiązania w dystrybucji cyfrowych programówTechniSelect 12 to jedno z najnowszych rozwiązań w ofercie TechniSat. Dzięki niemu, z łatwością, bez dodatkowej pracy i dodatkowych kosztów rozbudują Państwo istniejące instalacje o nowy pakiet ciekawych kanałów satelitarnych i naziemnych w cyfrowej jakości.TechniSelect 12 to możliwość dystrybucji niemal 120 programów w cyfrowej jakości (SD lub HD) z 12 cyfrowych transponderów satelitarnych oraz TV naziemnej. Niewielkim nakładem środków, mogą Państwo poszerzyć gamę oferowanych programów o setki kanałów satelitarnych i naziemnych. A wszystko to z wykorzystaniem tradycyjnych, istniejących instalacji.Bądź niezależnyZ TechniSelect 12 sam decydujesz jakie kanały chcesz oglądać. Bądź niezależny -dodawaj, odejmuj i zmieniaj dowolną ilość razy wszystkie kanały, oferowane w ramach instalacji w Twoim hotelu, pensjonacie, klinice.

Dzięki TECHNIROUTER 5 / 8X16 zbudujesz jednoprzewodowy konwerterowy system dystrybucji i dostarczasz do 128 uczestników kompletny zestaw programów telewizyjnych z maksymalnie 2 satelitów (np. Z Astra 19,2 ° E i Eutelsat 13 ° E), a także sygnał naziemny kabel. Istniejące konstrukcje kablowe w budynkach mieszkalnych można wykorzystać bez konieczności układania nowych kabli. Jeśli potrzeba więcej niż 128 połączeń abonenckich, kolejny TECHNIROUTER 5 / 8x16 może zostać połączony kaskadowo z głównymi wyjściami liniowymi.Wykorzystywana jest technologia cyfrowego routera satelitarnego (SCR) zgodna z EN50494 / EN50607, która umożliwia dostarczanie urządzeń odbiorczych bez żadnych ograniczeń programowych. Urządzenia z wieloma tunerami (PVR) mogą być również obsługiwane w pełnym zakresie, bez konieczności układania nowych kabli antenowych. TECHNIROUTER 5 / 8x16 wykorzystuje wbudowaną automatyczną kontrolę wzmocnienia (AGC) do kompensacji strat tłumienia atmosferycznego, które prowadzą do fluktuacji poziomu w odbieranym sygnale satelitarnym.Jaki LNB jest wymagany?Używaj konwerterów Quattro LNB. Konwertery Quattro Switch nie są odpowiednie.Używając 2 WIDEBAND LNB, 2 pozycje orbit mogą być dystrybuowane bez ograniczeń.Użyj konwerterów WIDEBAND LNB o częstotliwości LOF 10,41 GHz.Jak dostarczane jest napięcie?Aby zapewnić zasilanie konwerterom LNB, do routera należy podłączyć wtyczkowy zasilacz (12 V)!

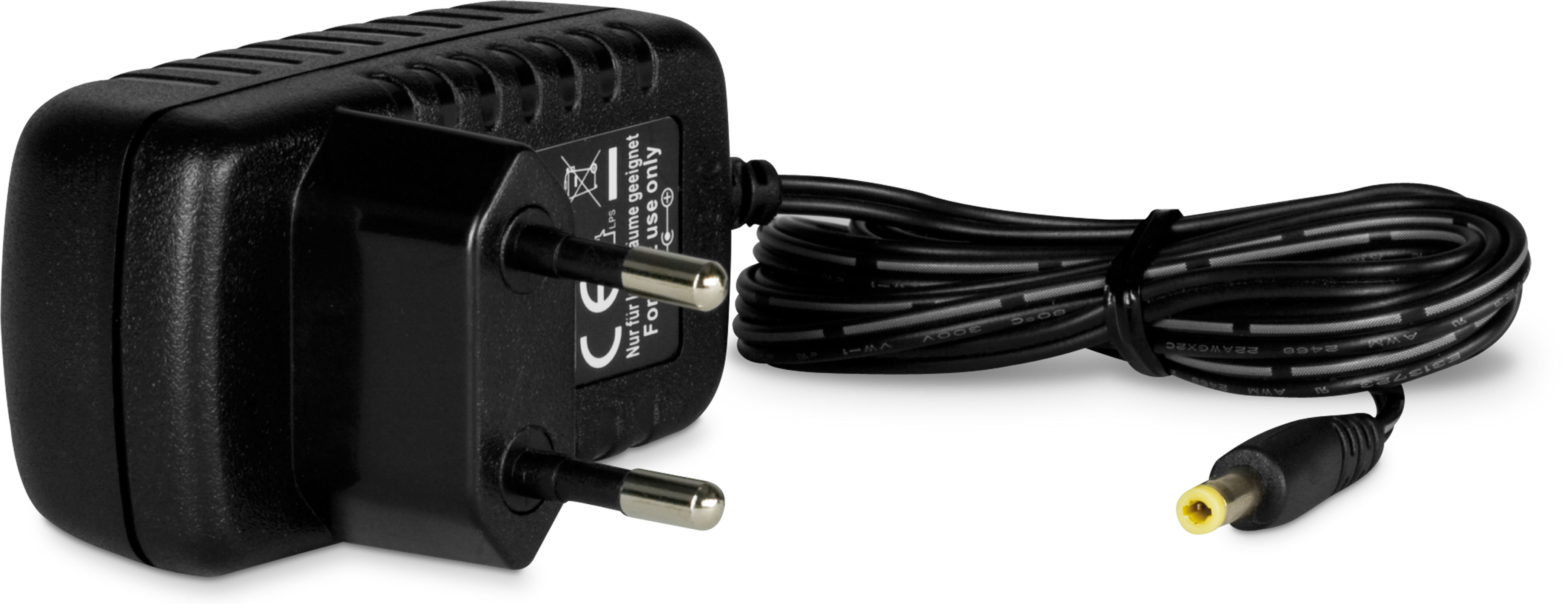

Zasilacz przeznaczony do systemów TechniRouter i i TechniRouter Mini.

Zasilacz przeznaczonY do sYstemów TechniRouter, DC 13 V / 0,46 A

Cyfrowe rozwiązanie jednokablowe bez ograniczeń programowych!TechniRouter to cyfrowe rozwiązanie jednokablowe bez konieczności wymiany kabli na nowe! Po raz pierwszy pojawiło się rozwiązanie jednokablowe bez ograniczeń programowych. To nigdy wcześniej się nie wydarzyło! Istniejące konstrukcje kablowe w budynkach mieszkalnych można zaktualizować za pomocą cyfrowych sygnałów satelitarnych z pozycji satelitarnej, bez konieczności układania nowych kabli.Co należy wziąć pod uwagę?Istniejące gniazda, rozdzielacze i wzmacniacze należy wymienić na komponenty zgodne z satelitami, które mają zostać odnowione. Należy tutaj zauważyć, że wszystkie komponenty mają obejście DC, a w szczególności skrzynki przelotowe mają dwa obejście DC. Przejście DC jest wymagane do transportu sygnału DiSEqC. Napięcie 13/18 V odbiornika nie jest wymagane jako polecenie przełączania, ale do przesyłania poleceń DiSEqC do TechniRouter. Oczywiście należy również sprawdzić istniejące kable koncentryczne pod kątem kompatybilności z satelitami.Jak działa sterowanie?Odbiorniki kompatybilne z TechniRouter sterują cyfrowo jednostką podstawową TechniRouter i kaskadą poprzez DiSEqC Level 1.0 z protokołem EN 50494. Wybór częstotliwości/programów transponderów w TechniRouters jest inicjowany i przeprowadzany za pomocą tego protokołu. TechniRouter generuje osiem częstotliwości wyjściowych, w zakresie częstotliwości IF 950-2150 MHz, dzięki którym poszczególni uczestnicy mogą odbierać wszystkie programy cyfrowe bez ograniczeń. Można odbierać zarówno niskie, jak i wysokie pasma.Ilu uczestników może być obsługiwanych?Do ośmiu uczestników może być obsługiwanych przez TechniRouter. Jeśli osiem połączeń nie wystarcza, do jednostki podstawowej można podłączyć dalsze kaskady.Jeśli wymagane są połączenia abonenckie lub połączenie z multiswitchami (okablowanie w gwiazdę), można to zrobić za pomocą multiswitchy z serii 5 lub 9, a także ich akcesoria takie jak wzmacniacze, rozdzielacze czy odgałęźniki.Który konwerter jest wymagany i jak jest zasilany?Można używać normalnych konwerterów Quatro. Jednostka podstawowa TechniRouter dostarcza napięcie robocze dla konwertera Quatro-LNB, a także dla dowolnej kaskady upstream.Obsługa kanału zwrotnego w zestawie!Ścieżka sygnału naziemnego TechniRoutera pochodzi z ta rodzina została zaprojektowana od początku do transmisji sygnałów w kanale zwrotnym, dzięki czemu TechniRouter może być używany jako część toru transmisyjnego między domowym punktem przesyłowym operatora sieci kablowej (HÜP) a modemem kablowym klienta końcowego. Nawet jeśli zalety odbioru satelitarnego za pomocą systemu jednokablowego SCR są wykorzystywane do odbioru telewizji, umożliwiają również jednoczesne korzystanie z ułożonego już kabla koncentrycznego do dostępu do Internetu i telefonii za pośrednictwem kabla szerokopasmowego, bez konieczności instalowania dodatkowych zwrotnic typu feed-in. W tym celu wejście naziemne TechniRoutera jest zwykle połączone z HÜP.

PROGRAMATOR RVP 700 wraz z aplikacją RVcontrol umożliwia konfigurację gniazd jednokablowych serii TECHNIPRO RV 700-E firmy TechniSat.Programując gniazda jednokablowe, zapewniasz, że urządzenia są podłączone i mogą korzystać tylko z zatwierdzonych pasm użytkownika. Nawet jeśli dekoder jest źle skonfigurowany, niekompatybilny z systemem jednokablowym lub jest w trybie pierwszej konfiguracji, nie będzie to miało wpływu na urządzenia podłączone do innych zaprogramowanych gniazd. Zapewnia to bezawaryjną pracę całego jednokablowego systemu satelitarnego w całym budynku. Aplikacja RVcontrol, dostępna bezpłatnie dla systemów operacyjnych Android, iOS i Windows, służy do sprawdzania i edycji konfiguracji gniazda jednokablowego. Dzięki tej aplikacji możliwe jest szybkie i intuicyjne zwalnianie lub blokowanie pasm użytkowników. Możesz także zabezpieczyć konfigurację każdego gniazda przed nieautoryzowanymi zmianami za pomocą kodu PIN.

Rozgałęźnik 9P2 służy do rozdzielania sygnału przy budowie większych instalacji dystrybucyjnych GigaSwitch, w których mogą być podłączone dwa tory sygnałowe z LNB. Rozgałęźnik TechniSat 9P2 wyposażonyzostał w 9 wejść oraz 2 x 9 wyjść. Dzięki minimalnej utracie sygnału równej -4 dB, możliwe jest podłączanie bardzo długich odcinków kabli. Design 9P2 pozwala na łatwe i szybkie połączenie z GigaSwitch‘em przy pomocy złączy F.Kompatybilny z wszystkimi switchami 9/8 oraz z TechniRouter 9/1x8, 9/2x4!

Wzmacniacz 4Z-WB pracuje w zakresie częstotliwości od 250 .... 2,400 MHz i jest idealny do wzmacniania sygnałów z dwóch konwerterów szerokopasmowych (WIDE BAND) i kompensowania strat elektrycznych do 80 metrów (przy zastosowaniu przewodu RG6). Każdy z 4 wzmacniaczy posiada oddzielnie regulowany poziom i korekcję pochylenia prostej wzmocnienia.Zasilanie jest dostarczane przez zewnętrzny zasilacz (w zestawie).Wzmacniacz jest dopuszczony tylko do instalacji wewnątrz pomieszczeń.

To gniazdo przelotowe SAT z odsprzężeniem 10dB przeznaczone jest do instalacji jedno kablowych TechniRouter oraz TechniSelect 12. Posiada podwójną przelotkę DC. W zestawie znajdują się pokrywa gniazda i ramanatynkowa.

TechniRouter Mini 2/1x2 służy do rozbudowy istniejącej instalacji kablowej o rozwiązanieTwin lub dołącznie drugiego użytkownika, bez prowadzenia dodatkowych kabli.Mini router generuje 2 częstotliwości SCR w zakresie 1284 oraz 1400 MHz. Dzięki czemusprawdza się w prostych instalacjach wymagających rozbudowy o kolejna pozycję satelitarną lub dodatkowego użytkownika.TechniRouter Mini współpracuje z wszystkimi dekoderami dostępnymi na rynku zgodnymiz protokołem EN50494. Wszystkie dekodery TechniSat spełniają ww. normę, dlatego też zostały oznaczone logo „TechniRouter-ready“.

Cyfrowe rozwiązanie jednokablowe bez ograniczeń programowych!TechniRouter to cyfrowe rozwiązanie jednokablowe bez konieczności wymiany kabli na nowe! Po raz pierwszy pojawiło się rozwiązanie jednokablowe bez ograniczeń programowych. To nigdy wcześniej się nie wydarzyło! Istniejące konstrukcje kablowe w budynkach mieszkalnych można zaktualizować za pomocą cyfrowych sygnałów satelitarnych z pozycji satelitarnej, bez konieczności układania nowych kabli.Co należy wziąć pod uwagę?Istniejące gniazda, rozdzielacze i wzmacniacze należy wymienić na komponenty zgodne z satelitami, które mają zostać odnowione. Należy tutaj zauważyć, że wszystkie komponenty mają obejście DC, a w szczególności skrzynki przelotowe mają dwa obejście DC. Przejście DC jest wymagane do transportu sygnału DiSEqC. Napięcie 13/18 V odbiornika nie jest wymagane jako polecenie przełączania, ale do przesyłania poleceń DiSEqC do TechniRouter. Oczywiście należy również sprawdzić istniejące kable koncentryczne pod kątem kompatybilności z satelitami.Jak działa sterowanie?Odbiorniki kompatybilne z TechniRouter sterują cyfrowo jednostką podstawową TechniRouter i kaskadą poprzez DiSEqC Level 1.0 z protokołem EN 50494. Wybór częstotliwości/programów transponderów w TechniRouters jest inicjowany i przeprowadzany za pomocą tego protokołu. TechniRouter generuje osiem częstotliwości wyjściowych, w zakresie częstotliwości IF 950-2150 MHz, dzięki którym poszczególni uczestnicy mogą odbierać wszystkie programy cyfrowe bez ograniczeń. Można odbierać zarówno niskie, jak i wysokie pasma.Ilu uczestników może być obsługiwanych?Do ośmiu uczestników może być obsługiwanych przez TechniRouter. Jeśli osiem połączeń nie wystarcza, do jednostki podstawowej można podłączyć dalsze kaskady.<CRLF>Jeśli wymagane są połączenia abonenckie lub połączenie z multiswitchami (okablowanie w gwiazdę), można to zrobić za pomocą multiswitchy z serii 5 lub 9, a także ich akcesoria takie jak wzmacniacze, rozdzielacze czy odgałęźniki.Który konwerter jest wymagany i jak jest zasilany?Można używać normalnych konwerterów Quatro. Jednostka podstawowa TechniRouter dostarcza napięcie robocze dla konwertera Quatro-LNB, a także dla dowolnej kaskady upstream.Obsługa kanału zwrotnego w zestawie!Ścieżka sygnału naziemnego TechniRoutera pochodzi z ta rodzina została zaprojektowana od początku do transmisji sygnałów w kanale zwrotnym, dzięki czemu TechniRouter może być używany jako część toru transmisyjnego między domowym punktem przesyłowym operatora sieci kablowej (HÜP) a modemem kablowym klienta końcowego. Nawet jeśli zalety odbioru satelitarnego za pomocą systemu jednokablowego SCR są wykorzystywane do odbioru telewizji, umożliwiają również jednoczesne korzystanie z ułożonego już kabla koncentrycznego do dostępu do Internetu i telefonii za pośrednictwem kabla szerokopasmowego, bez konieczności instalowania dodatkowych zwrotnic typu feed-in. W tym celu wejście naziemne TechniRoutera jest zwykle połączone z HÜP.

Programowalne gniazda jednokablowe serii TECHNIPRO RV 700 E zapewniają wolny od zakłóceń odbiór w systemach odbioru satelitarnego TECHNIROUTER. Proste programowanie oznacza, że ​​na gnieździe mogą być używane tylko przypisane do niego pasma użytkownika, co zapewnia bezproblemową pracę całego systemu TECHNIROUTER w całym budynku.Gniazda jednokablowe są konfigurowane za pomocą ADAPTERA PROGRAMOWANIA RVP 700 wraz z aplikacją „RVcontrol”, która jest dostępna bezpłatnie dla systemów operacyjnych Android, iOS i Windows PC.

Gniazdo antenowe do instalacji TechniRouter i TechniSelect z odsprzężeniem 17dB. Zgodne z protokołami EN 50083-1/50083-2. 2 drożne gniazdo dla systemów jedno kablowych z podwójną przelotką DC.
